多層印刷電路板如何制造?pcb多層板的制作流程(第一部分)
- 發表時間:2021-03-29 10:43:49
- 來源:pcb多層板
- 人氣:953
這是系列文章的第一篇,我們將分享構成多層PCB制造過程的所有步驟,并在其中驗證該過程比“制作影印件”更為復雜。
指導材料的制作和鉆孔
在CAM處理之后(我已經在第一篇文章中談到過),生產工程部準備了一份路線圖,詳細列出了制造PCB所需的每個步驟。還定義了其他變量或必要的特性,例如控制準則,特殊說明或每個過程所需的材料。

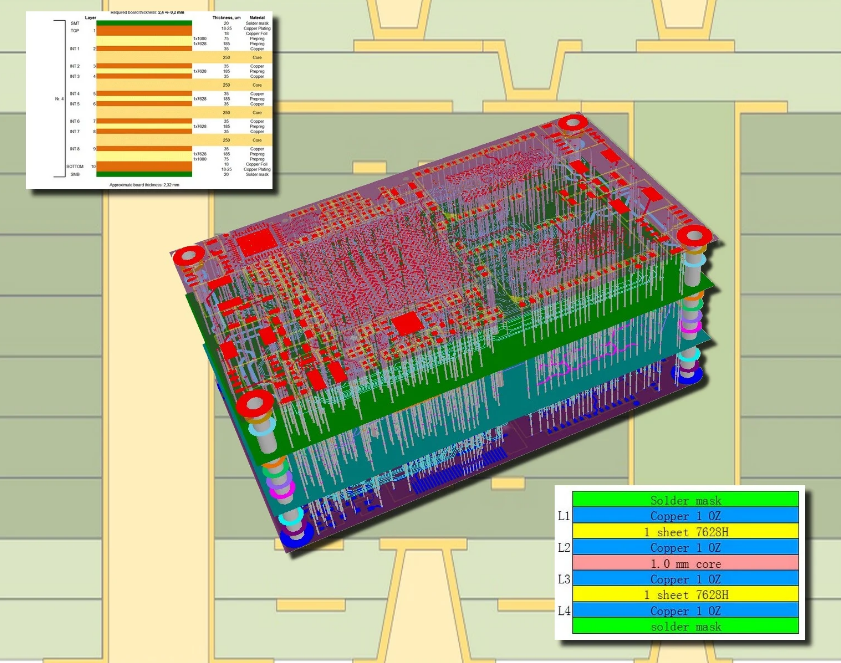

在第一個操作中,倉庫經理準備必要的材料:將形成內部工作面的“核心”。“芯”的數量將取決于PCB形成的面數。一個20層的多層結構將需要9個核心(假設18個內表面)。為了促進對過程的理解,在本文中,我們將定義一個簡單的四層多層的制造過程,因此我們將需要一個“芯”(兩個內表面)。
如何制作多層PCB:準備材料
制造商使用適合其工藝的定制面板尺寸,盡管為了優化其使用并最大程度地降低成本,它們的尺寸通常是由一片材料的精確劃分(一片片的四分之一,六分之一...)得出的。這些面板是預先切割的,盡管有時(當需要非標準尺寸時)制造商會購買板材并將其切成一定尺寸。
準備好的巖心,將它們帶到鉆孔機中;在下面的過程中,將需要使用所有的導向器和定位孔來使型芯居中。
層壓-絕緣-干膜顯影(內部飾面)
芯線經過表面清潔過程。最常見的一種是化學微攻擊,將板剝離以去除氧化和表面有機碎片。磁芯進入無塵室(一個清潔的空間,保持在輕微的超壓和20?C的恒定溫度/ 50%的相對濕度下),并經過層壓工藝,在該工藝中,光敏膜(干膜)粘附在兩個銅面上。
在經過短暫的穩定膜等待時間之后,芯材開始干透膜。以前,已將兩個具有內部面布局的光碟放置在兩個可移動的結構或“框架”上并居中放置,這可以通過攝像頭在兩個面之間實現完美配準。機器移動框架,直到在光刻膠和印版之間實現最佳的統計調整為止。
在照相日曬過程中,版圖被轉移到干膜上。當內表面的光刻膠以負片成膜時(軌跡是透明的,其余的是黑色的),光會聚合并硬化透明區域(軌跡),從而使條帶受到未聚合膜的保護。
盡管在潔凈室中很難造成導致印版錯誤的污染,但是建議在每次曝光后用由粘合材料制成的輥子清潔光版膠,該膠輥會捕獲可能粘附在光版膠上的所有雜質。 。
再一次,在干膜的短暫穩定期之后,將聚酯薄膜(粘附在干膜上的塑料,在處理過程中保護日曬圖像)去除,并暴露出日曬過程中的非聚合區域,構成零件的部分它受到保護。
然后,我們將獲得一張圖紙,其中我們已經可以看到電路的內部布局。
在干膜顯影后,檢查一些面板以查看過程質量是否足夠。到目前為止,任何故障都是可以恢復的,因此,這種檢查超出了可取的范圍。
銅版畫-干膜剝離
在雕刻線中,銅通過減法腐蝕,而腐蝕不會腐蝕干膜保護的區域。它是通過水平輸送管線中的化學侵蝕(通常是氨溶液)進行的。由于蝕刻過程的質量將取決于這兩個因素,因此可以連續自動地控制溶液的密度和銅含量。這樣,將避免諸如過度攻擊(導致音軌調整)或缺乏攻擊(導致導體之間的銅島和短路)之類的缺陷。
隨后,干膜剝離工藝將去除保留保護連接的膜,從而使內表面完全限定。
通常,銅蝕刻和干膜剝離工藝形成一條連續線。
自動光學檢查(AOI)
磁芯經過AOI機器以檢測切割,磁道寬度減小或短路。通常可以借助可用的放大鏡在同一臺機器上修理短褲。除在極少數情況下以及經過咨詢和接受后,客戶可以通過使用銅或金電纜的電弧焊來恢復線路,因此通常會涉及到對電路進行剔除。
在制造多層PCB的過程中進行自動光學檢查
有時,對于非常復雜的多層,內表面在帶有活動尖端的機器(飛行探針測試儀)中進行電氣測試,并帶有特殊的夾緊機構,可以在電氣測試過程中正確地夾緊鐵心(請注意,許多鐵心都是不厚于一張紙)
氧化作用
在電AOI測試過程中,經常對銅進行很多操作。必須去除表面上的任何氧化或有機殘留物,在包含至少一個脫脂模塊的生產線中完美清潔板。之后,這些板立即經過氧化過程以施加氧化層,根據化學制造商的不同,該氧化層可以是黑色或棕色。
如何制作多層PCB:氧化工藝
建議通過適度烘烤約一小時,以除去芯子在過程中可能積聚的水分。
現在呢?
到目前為止,構建多層PCB的第一步。在下一篇文章(即將發布)中,我們將繼續定義以下過程,在雙面制造過程中這些過程是95%常見的。
