pcba加工會出現哪些不良現象?
- 發表時間:2022-10-15 13:45:00
- 來源:本站
- 人氣:678

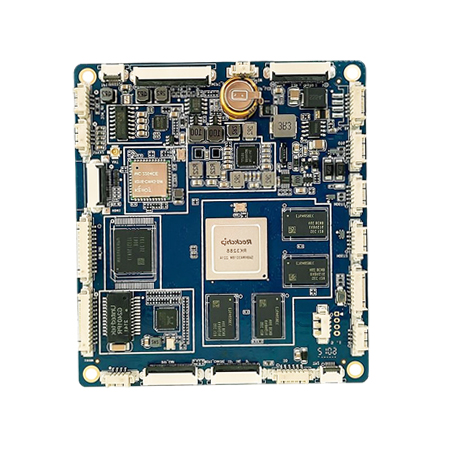

PCBA在加工生產的過程中,或許由于一些操作不當?shù)脑?,導致貼片產品產生不良的情況,那么pcba加工會出現哪些不良現象?
1、空焊
產生的原因:錫膏活性較弱; 鋼網開孔不佳; 銅鉑間距過大或大銅貼小元件; 刮刀壓力太大;元件腳平整度不佳(翹腳,變形)回焊爐預熱區升溫太快等。
2、翹立
產生的原因:銅鉑兩邊大小不一產生拉力不均; 預熱升溫速率太快;機器貼裝偏移;錫膏印刷厚度不均;回焊爐內溫度分布不均; 錫膏印刷偏移;機器軌道夾板不緊導致貼裝偏移等。
3、偏移
產生的原因:電路板上的定位基準點不清晰;電路板上的定位基準點與網板的基準點沒有對正;電路板在印刷機內的固定夾持松動,定位頂針不到位等。
4、缺件
產生的原因:真空泵碳片不良真空不夠造成缺件; 吸咀堵塞或吸咀不良;元件厚度檢測不當或檢測器不良; 貼裝高度設置不當?shù)取?/span>
5、短路
產生的原因:鋼網與PCB板間距過大導致錫膏印刷過厚導致短路;元件貼裝高度設置過低將錫膏擠壓導致短路;回焊爐升溫過快導致短路;元件貼裝偏移導致短路;鋼網開孔不佳(厚度過厚,引腳開孔過長,開孔過大)導致短路等。
以上是關于“pcba加工會出現哪些不良現象”的介紹,希望對大家有一定的幫助,更多PCBA資訊請關注本站的內容更新!深圳市潤澤五洲電子科技有限公司是一家專業的PCBA加工企業,擁有全自動SMT生產線和波峰焊,為您全程開放生產和質量檢測過程,找到我們,您就屬于有了自己的電子加工廠!
