通過回流爐時如何防止PCB彎曲和翹曲
- 發表時間:2021-04-07 11:21:19
- 來源:PCB
- 人氣:1020

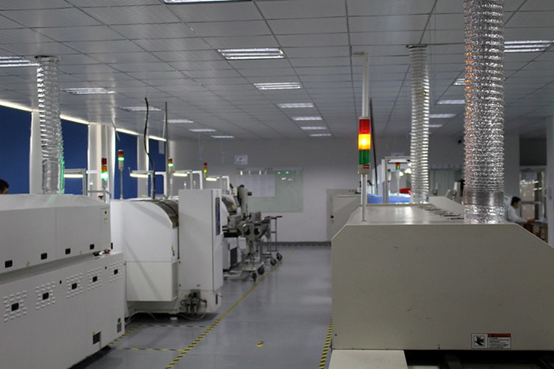

眾所周知,PCB通過回流爐時很容易彎曲或翹曲。因此,如何避免這種情況,以下為您提供一些建議。
1.降低溫度對PCB板應力的影響
由于“溫度”是板上應力的主要來源,因此,只要降低回流爐的溫度或減慢回流爐中的升溫和冷卻速度,就可以使板彎曲和翹曲。大大減少了。但是,可能會發生其他副作用,例如焊料短路。
2.使用高Tg板
Tg是玻璃化轉變溫度,即材料從玻璃態變?yōu)橄鹉z態的溫度。Tg值越低,進入回流爐后板開始軟化的速度就越快,變成軟橡膠狀所需的時間也就越長。電路板的變形當然會變得更加嚴重。使用更高的Tg板可以提高其承受應力變形的能力,但是材料的價格相對較高。
3.增加板的厚度
為了實現更輕,更薄的目的,許多電子產品的板的厚度為1.0毫米,0.8毫米,甚至是0.6毫米。這樣的厚度難以防止板在通過回流爐之后變形。因此,建議在沒有薄而輕的要求的情況下,板的厚度可以為1.6mm,這樣可以大大降低板彎曲和變形的風險。
4.減少板子的尺寸和面板的數量
由于大多數回流焊爐都使用鏈條將板向前推動,因此較大的板尺寸會因自身重量而在回流爐中變形,因此,請嘗試將板的長邊作為板邊緣放置在鏈條的鏈條上。在回流爐中,可以減小由電路板本身的重量引起的凹槽的變形。并且,由于這個原因,面板的數量也減少了,也就是說,當通過爐子時,狹窄的側面被用來盡可能地與爐子的方向交叉,以達到最小的凹陷量。
5.使用回流載體/模板
如果上述方法難以實現,請使用回流焊機以減少變形量。托盤過多可以減少板的彎曲的原因是,無論是熱脹冷縮,爐盤都可以固定電路板,并且在電路板溫度低于Tg值后,可以重新開始變硬后,保持原來的尺寸。
如果單層載體不能減少電路板的變形,則需要添加一層載體以用上下兩層載體來夾持電路板。因此,可以大大減少回流爐上的電路板變形的問題。然而,使用回流載體的工具和人工成本很高,并且需要人工來放置和回收載體。
6.使用路由器代替V-Cut
由于V-Cut會破壞面板的結構強度,因此請不要使用V-Cut板或減小V-Cut的深度。
